Реле блокировки двигателя

[Felix-irk]

Здравствуйте, уважаемые! С недавнего времени приказала долго жить функция автозапуска и блокировки двигателя. При заводке реле щелкает, а эффекта нет (с брелка так же). Подключил стартер в обход защиты и вуаля, двигатель заводится! Вопрос в следующем, какое реле блокировки двигателя ставится в блоке Starline c9 (желательно поподробнее)? Хочется сначала найти его и купить, а потом уже менять, т.к. дело это хлопотное, разбирать-собирать два раза уж очень не хочется.

[Иван Поважнюк]

Добрый день.
Таких данных нет.
И я бы проверил вначале предохранитель от системы около блока 30А. И его контакт в разъеме.

[Felix-irk]

Добрый день.
Таких данных нет.
И я бы проверил вначале предохранитель от системы около блока 30А. И его контакт в разъеме.

Реле то слаботочное (стартер подключен через свое реле), тем более что поддержка зажигания работает, а это гораздо более серьезные токи. Неужели нет схемки или хотя бы габаритов релюшки?

[Иван Поважнюк]

Добрый день.
По схеме ответил выше.
По плате если найду то завтра фото кину в личное сообщение.

[Felix-irk]

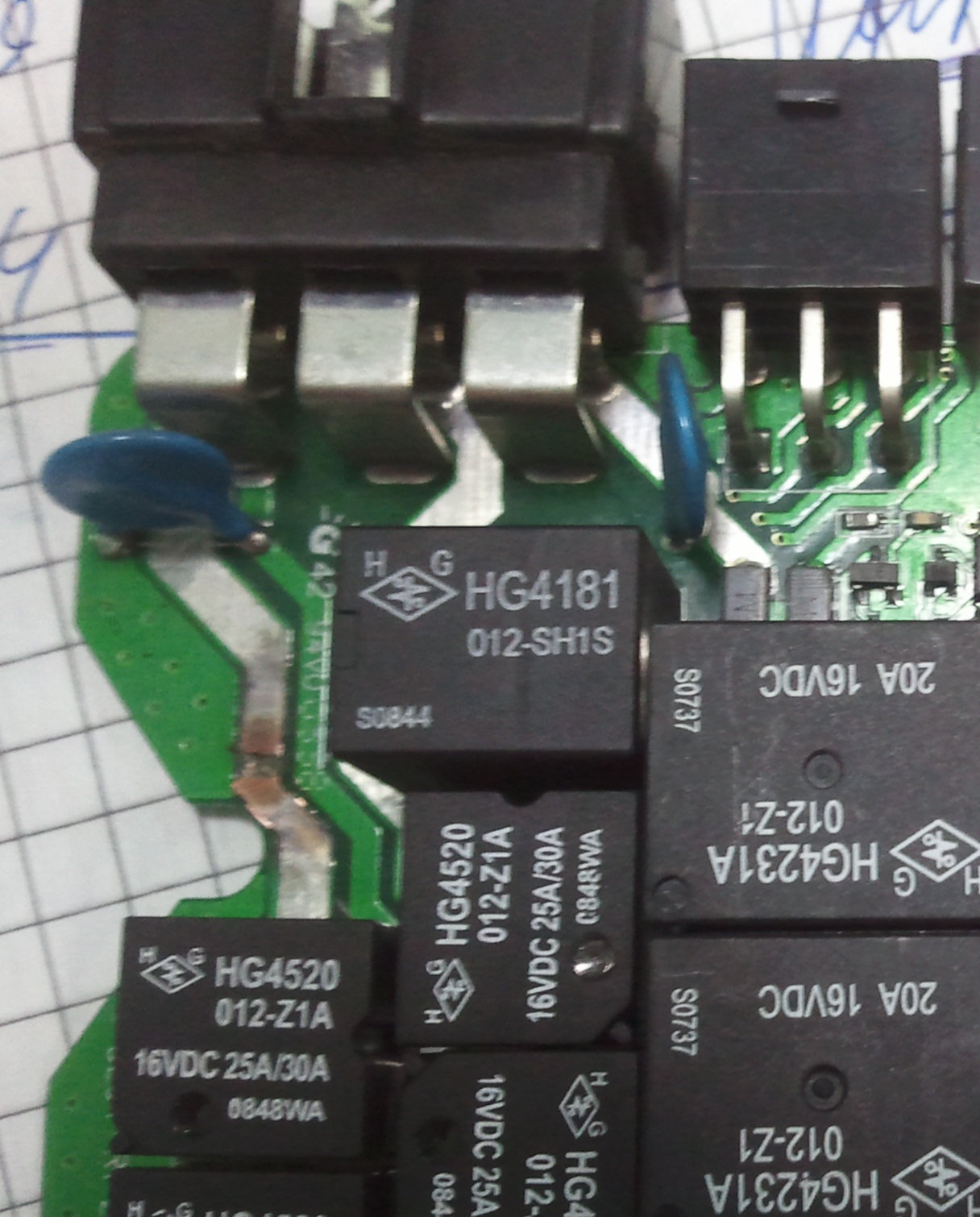

Не дождался я схем и полез разбираться сам, в итоге выяснилось что реле целое. Причина в выгоревшем контакте на плате. Фото прилагается.

[Felix-irk]

Аккуратно соединил пропавший контакт и теперь почему то постоянно горят поворотники, разъединил - такая же история... Всё прозвонил, нигде не мог нарушить контакт. Куда копать подскажите? подключал-отключал питание несколько раз, эффект остается. При подаче питания срабатывают две релюшки с разностью по времени в 200-300мс. Поворотники загораются при включении первой.

[Felix-irk]

Ещё заметил, что при падении питающего напряжения до 8 вольт сигнализация начинает вести себя адекватно (три вспышки поворотниками при подключении).
