Турботаймер, В62 и Старт-Стоп

СообщениеДобавлено: Вт 11 окт, 2011 18:49
Владислав Суслов

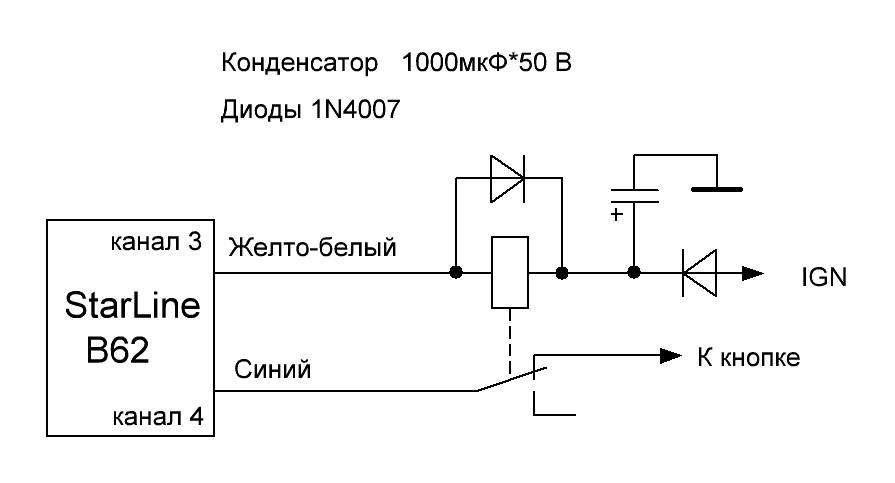

Во вложении- схема реализации турботаймера при помощи сигнализации В62 на автомобилях с кнопкой Старт-Стоп. Необходимые настройки доп. каналов:
1. Канал № 3 (желто-белый провод)- 1 минута
2. Канал № 4 (синий провод)- немного больше 1-й минуты при постановке на охрану.
В этом варианте время работы турботаймера- 1 минута.

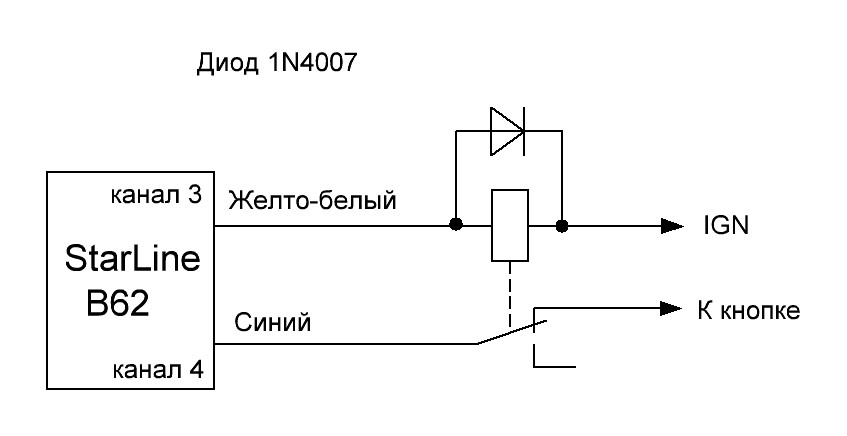

Если необходимо увеличить время работы турботаймера, то необходимо подключаться по второй схеме. Необходимые настройки допканалов:
1. Канал № 3 (желто-белый провод)- 2 минуты
2. Канал № 4 (синий провод)- 2 минуты при постановке на охрану.
В этом варианте время работы турботаймера- 2 минуты.

В обоих вариантах оранжево-фиолетовый провод подключаем к ручнику.
