M21 и Webasto

[Andrey Fedorchuk]

Имеется Starline M21, Webasto Thermo top C.
Нужна только для управления Вебастой. По цифровой шине (жёлтый провод из блока Webasto).
На M21 подано только питание, и закорочены между собой провода сине-красный и зелено-красный, которые в свою очередь идут на жёлтый провод W-Bus Webasto.
Выставляю режим SM для автономной работы.
Отправляю СМС из инструкции 0081+B#1800. После этого активирую запуск 81. Ничего не происходит. В карте установки нахожу ещё один код для СМС (в инструкции про него нет ни слова)

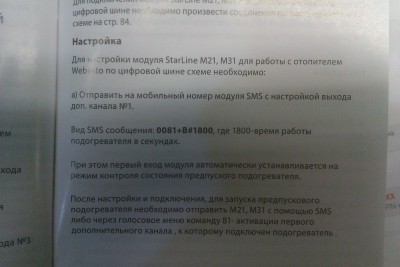

Фото из инструкции

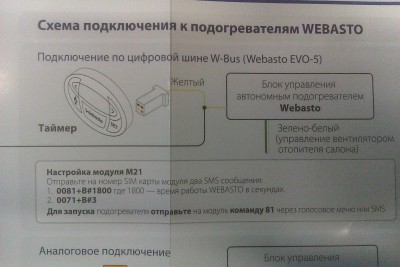

Фото с карты установки

Добавляю и его 0071+B#3. Всё равно не запускает.

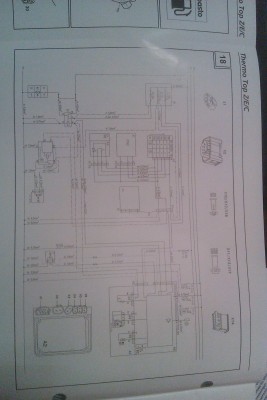

Вот схема от Webasto Разьём X1, штеккер 2 - w-bus, на него и подаю.

Схема Webasto

Кстати к Таймеру Webasto не идёт жёлтый провод, есть только коричневый-чёрный-красный.

Вопрос - как заставить запускаться по цифровой шине ?

[Иван Поважнюк]

Добрый день.
Подскажите на каком авто у вас стоит WEBASTO?
У нее подключены часы? И куда вы подключили эти провода?
Так же вопрос. При программировании точно использовали латиницу при наборе буквы В.
ps. в инструкции в скобках написано EVO. А у нее нет аналогово входа запуска как на С.
На С желтый провод около реле вентилятора.

[sc2000]

Все правильно на Термо топ С желтый провод заканчивается возле предохранителей под капотом - это провод для диагностики, а желтый на таймер идет только на новых Ево 4 или 5.

Самый простой способ без лишних проводов: Сине-красный и зелено-красный присоединить на фиолетовый возле таймера, а затем под капотом возле предохранителей найти шлейф, который идет из салона и в нем найти тот же фиолетовый провод, разрезать его и концом который идет от таймера подключить к желтому - диагностики, это и есть W -bus и так должно работать. Фиолетовый провод не нужен поэтому им можно пользоваться.
p/s/ А зачем ТТС управлять именно по цифре, по аналогу же проще. Соединил у таймера красный и черный реле через любой канал на время которое необходимо и все. Вебасто рекомендует не более часа, а также сколько подогреватель отработал по времени, столько же и машина должна поработать на холосто ходу в этот день.

[Andrey Fedorchuk]

Иван Поважнюк Toyota Prado 2011 года. Дизель.
Про какие часы идёт речь ? Таймер ? Да стоит, подключен штатными проводами от Webasto.
По поводу латиницы - т.е. буква В - английская - верно ? Отправляли большую B английскую.

Так и не понял - что значит вторая смс команда в карте установки 0071+B#3 и почему про неё нет ни слова в инструкции.......

[Andrey Fedorchuk]

sc2000 Эммм - всё верно - у предохранителей выведен жёлтый провод для диагностов. Я блок M21 ставлю под крышку блока предохранителей Прадика прямо под капотом, он туда замечательно встаёт и защищён от воды и пыли, да и до жёлтого цифрового W-Bus всего 10 сантиметров, ну и питание в блоке предохранителей рядом. Поэтому мне так проще и показалось. Но не работает при таком раскладе

[sc2000]

0071 это вход маяка, который проинформирует что вебасто нагрело двигатель.

Посмотрите схему установки Вебасто, а схема подключения маяка у Вас есть.

[Andrey Fedorchuk]

0073 это вход маяка, который проинформирует что вебасто нагрело двигатель

или 0071 всё таки?

[Andrey Fedorchuk]

Я ведь всё верно понял - только питания и два провода закороченных на W-Bus мне достаточно ? Не нужно ж всякие зажигания и ручники прикручивать ?

[Иван Поважнюк]

Да В английская.
Команда для уведомления что webasto работает.
Когда звонить будите и узнавать состояние. Это же вход.

Нет 0073. Это специальный вход.

[sc2000]

Раньше через зажигание заряжался внутренний аккумулятор.

[Andrey Fedorchuk]

sc2000 сине-красный и зелено-красный отправляю именно на этот самый диагностический провод (31 страница по установке вебасты)
Интересно почему же не стартует

[sc2000]

Диагностики под рукой как я понимаю нет, тогда можно отключить вход маяка и попробовать , если никак то подсказать пока не смогу не щупал пока сам, новый продукт.
Аналог спасет если что.

[Andrey Fedorchuk]

Значит будет тулить аналог.

Иван Поважнюк что значит фраза?

Нет 0073. Это специальный вход.

[Andrey Fedorchuk]

Я так понял, железка молодая и наработок по ней ещё нет ? Т.е. никто из присутствующих не сращивал подобный комплект ?

[Иван Поважнюк]

Добрый вечер.

что значит фраза?

Опечатка.
0071 используется для контроля при запуске по шине.
Термо ТОР С не подключал. На EVO все замечательно работает. А так как там протокол одинаковый.
Значит должен работать.
