512 каналов в радиотракте StarLine

Сообщение Александр Борисов » Вт 01 фев, 2011 19:05

Каналом будем называть узкую полосу частот в которой передаются данные.

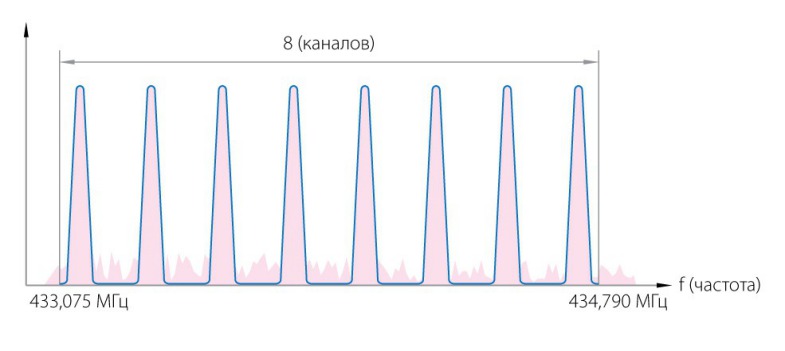

Если сигнализация имеет 8 каналов, которые равномерно распределены по рабочему частотному диапазону (433.075 - 434.790 МГц), то спектр сигнала будет выглядеть как показано на рисунке:



Если каналы переключаются случайным образом, то за большой промежуток времени спектроанализатор (прибор для получения спектра сигнала) проинтегрирует все посылки (красная область на рисунке).

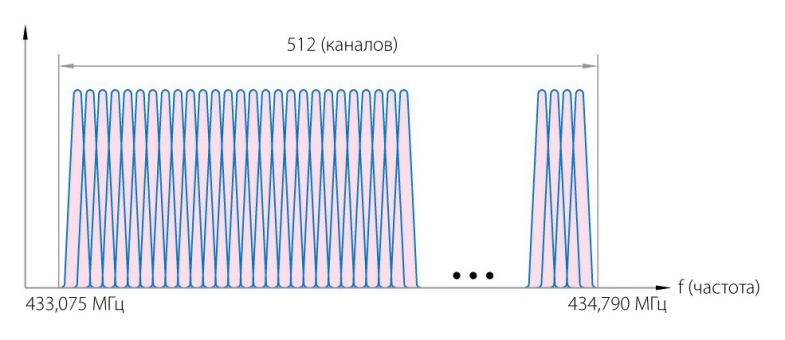

Если же каналов каналов больше, то накопленный спектр сигнала будет занимать весь разрешенный частотный диапазон:



Используя анализатор спектра можно увидеть, что сигнализации StarLine Dialog имеют многоканальный радиотракт:



Первое изображение показывает момент начального накопления - когда еще не весь диапазон заполнен. Желтая линия на графике - мгновенное значение спектра, сиреневая - накопленный спектр.



Следующее изображение снято через 50 минут. Видно, что весь диапазон заполнен равномерно, так как в системах StarLine используется многоканальный трансивер.

А для чего нужно такое большое количество каналов?
Каждая сигнализация StarLine работает на одном из каналов, при этом номер канала выбирается случайно. Поэтому если рядом расположено несколько автомобилей, то они будут работать на разных каналах и не будут мешать друг другу.
Представьте, что на стоянке возле супермаркета, где стоит много автомобилей и у десяти одновременно сработала тревога, т.е. они «забивают» эфир своего канала. Вероятность того, что вы сможете открыть свою машину (одиннадцатая сигнализация выходящая в эфир) зависит от количества каналов радиотракта.
Если трансивер имеет 8 каналов, то вероятность открыть свою машину равна примерно 26.3%. Если же трансивер имеет 512 каналов, то вероятность гораздо выше: 69,9% Поэтому многоканальный трансивер StarLinе обеспечивает надежную работу радиоканала в условиях сильных городских помех и на стоянках супермаркетов.
Инженер StarLine
