BMW e34+EWS и автозапуск

Форум только для тех, кто устанавливает самостоятельно (не установщики).
Консультация установщиков категорически запрещена!

BMW e34+EWS и автозапуск

Сообщение Tusla » Вт 10 июл, 2012 22:04

Приветствую всех!

Купил и установил сигнализацию А91 диалог. Через модуль обходу штатного иммобилайзера BP3 автозапуск не срабатывал.


Програмная нетраль ручная и автоматическая работала, автозапуск делал в разных режимах с вставленным ключем в замок зажигани, но вот полез глубже:

купил отдельно оригинальную антенну, подключил ее параллельно к антенне на замке зажигания. (1 провод напрямую, 1 провод через обычное 4-ех контактное реле 30 и 87 контакты, 86 контакт - +12в, 85 контакт - управление с сигнализации - розовый провод) - и опять промах, автозапуск не срабатывает.

и в один прекрасный момент перестала работать ручная нейтраль, (автоматическая работает) как бы определить причину?

и есть действенные способы обойти на данном авто штатный иммобилайзер?

спс!
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение Иван Поважнюк » Ср 11 июл, 2012 19:27

Добрый вечер.
Tusla писал(а):Купил и установил сигнализацию
куда подключили серо\черный провод?
Tusla писал(а):и есть действенные способы обойти на данном авто штатный иммобилайзер?
Да, http://www.ultrastar.ru/948/7447 по схеме 2.
Федеральная служба поддержки StarLine
8-800-333-80-30 Россия
8-10-8000-333-80-30 Белоруссия,
8-800-070-80-30 Казахстан
0-800-502-308 Украина
Круглосуточно. Звонок бесплатный.

Все подключения необходимо проверять, так как могут быть отличия и т.д.
Аватара пользователя
Иван Поважнюк
инженер ФСП StarLine

Сообщения: 20107
Зарегистрирован: Вс 15 фев, 2009 19:15
Откуда: Красноярск
Система: StarLine D94 GSM\GPS Slave
Модель авто: Suzuki Grand Vitara
Год выпуска: 2011
Двигатель: бензин
Тип КПП: AKПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Ср 11 июл, 2012 20:52

Добрый!

серо/черный подключил на тахометр (от приборке к мозгам). нейтрали раньше работали все. как бы проверить прежде чем нести блок в ремонт.

обходчик BP-03 был куплен сразу и опробован во всех вариантах подключения :-( результата 0.
сам автозапуск работает, при вставленном ключе зажигания и прикладывании работает.
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение alec67 » Ср 11 июл, 2012 21:01

Tusla писал(а):Добрый!обходчик BP-03 был куплен сразу и опробован во всех вариантах подключения :-( результата 0.
сам автозапуск работает, при вставленном ключе зажигания и прикладывании работает.

Добрый вечер! Сидя в машине попробуйте завести машину ДЗ держа обходчик в руках. Реле щелкнуло? Если нет посмотрите что на него приходит при запуске с сигналки (я имею ввиду "+" и "-"). И еще не мешает посмотреть место пайки ножек разъемов обходчика к плате. Если Вы неоднократно их стыковали возможно пайка отвалилась (были случаи) :(
С уважением! Александр.
Аватара пользователя
alec67

Сообщения: 2546
Зарегистрирован: Пн 18 апр, 2011 19:49
Откуда: Мирный, Архангельская область
Система: Е90GSM\GPS Телематика 2.0
Модель авто: ВАЗ21099i
Год выпуска: 2003
Двигатель: 2111 бензин
Тип КПП: МКПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение alec67 » Ср 11 июл, 2012 21:06

А контроль можно проверить просто........Переведите сигналку на контроль по "генератору + " И на момент запуска (если в режиме АКПП) просто стыкуйте серо-черный провод на "+" аккума. (Не забывайте, что при открытом капоте запуска не будет! Плюс можно заранее вывести). Для МКПП с поравкой на прог. нейтраль.
С уважением! Александр.
Аватара пользователя
alec67

Сообщения: 2546
Зарегистрирован: Пн 18 апр, 2011 19:49
Откуда: Мирный, Архангельская область
Система: Е90GSM\GPS Телематика 2.0
Модель авто: ВАЗ21099i
Год выпуска: 2003
Двигатель: 2111 бензин
Тип КПП: МКПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Чт 12 июл, 2012 10:47

alec67 писал(а):А контроль можно проверить просто........Переведите сигналку на контроль по "генератору + " И на момент запуска (если в режиме АКПП) просто стыкуйте серо-черный провод на "+" аккума. (Не забывайте, что при открытом капоте запуска не будет! Плюс можно заранее вывести). Для МКПП с поравкой на прог. нейтраль.


с МКПП серо-черный на + от АКБ, поправка на МКПП это петлю разрезать? ок попробую!
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Чт 12 июл, 2012 17:26

EWS-2.pdf
Вариант 2
(4.75 КБ) Скачиваний: 473
EWS-1.pdf
Вариант 1
(4.34 КБ) Скачиваний: 430


Как писал выше про обходчик, на форуме по bmw посоветовали взять оригинальную антенну как в замке, чтобы не мотать ни чего и не подбирать и подключить через реле как на моей схеме в "Вариант 1". реле щелкает и при наличии ключа во второй антенне машина не хочет заводится.

почитав ваш форум накидал второй вариант схемы, покритикуйте пжл!

один чип экспериментами уже загубил :-)))
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение Старик » Чт 12 июл, 2012 22:01

Tusla писал(а):
EWS-2.pdf
EWS-1.pdf


один чип экспериментами уже загубил :-)))

1.Пока не загубил автомобиль - поезжай к ПРОФИ.
2.Обе схемы неработоспособны. Проще исправить схему вариант 2. В ней надо отцепить левый (по схеме) провод "новой антенны" от точки соединения с контактом реле 87а и прицепить его к левому же проводу "антенны в замке". При этом обе антенны должны быть максимально одинаковыми.
Ps У меня всегда работает вариант "ТРАНСЛЯЦИЯ" - на штатную антенну одевается антенна-передатчик из комплекта обходчика, антенна-приемник и реле находятся в коробочке обходчика. Единственное - МАКСИМАЛЬНО БЛИЗКО разместить витки антенны-передатчика к виткам штатной антенны. В очень редких случаях мотаю самодельную антенну-передатчик (в целях еще более плотного прилегания её витков к штатной антенне).
Старик

Сообщения: 1763
Зарегистрирован: Вт 22 мар, 2011 23:21
Откуда: Железногорск Красноярского края
Система: Pandora, StarLine
Модель авто: Toyota Ipsum
Год выпуска: 2001
Двигатель: бензин
Тип КПП: АКПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение shuma13 » Чт 12 июл, 2012 22:14

Старик писал(а): МАКСИМАЛЬНО БЛИЗКО разместить витки антенны-передатчика к виткам штатной антенны

В модуле Хан ВР-3 (для немцев) всё наоборот. Свою антенну подальше от штатной.
shuma13

Сообщения: 1106
Зарегистрирован: Вс 25 окт, 2009 22:56
Откуда: Россия
Откуда: Город-герой Тула
Система: DXL-3000
Модель авто: Renault Megane
Год выпуска: 2001
Двигатель: gasoline
Тип КПП: manual gearbox
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Пт 13 июл, 2012 21:30

Старик писал(а):
Tusla писал(а):
EWS-2.pdf
EWS-1.pdf


один чип экспериментами уже загубил :-)))

1.Пока не загубил автомобиль - поезжай к ПРОФИ.
2.Обе схемы неработоспособны. Проще исправить схему вариант 2. В ней надо отцепить левый (по схеме) провод "новой антенны" от точки соединения с контактом реле 87а и прицепить его к левому же проводу "антенны в замке". При этом обе антенны должны быть максимально одинаковыми.
Ps У меня всегда работает вариант "ТРАНСЛЯЦИЯ" - на штатную антенну одевается антенна-передатчик из комплекта обходчика, антенна-приемник и реле находятся в коробочке обходчика. Единственное - МАКСИМАЛЬНО БЛИЗКО разместить витки антенны-передатчика к виткам штатной антенны. В очень редких случаях мотаю самодельную антенну-передатчик (в целях еще более плотного прилегания её витков к штатной антенне).


поправил схему, все подключил - реле щелкает и не заводит :-((

буду пробовать с BP-03 еще :-)

не получится заменю чип в мозгах без EWS :-)
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение Иван Поважнюк » Пн 16 июл, 2012 1:00

Добрый вечер.
На вашем авто так же.
Подключите как я писал выше, по схеме 2. В разрыв любого из проводов. Если у вас действительно наш блок обхода.
Такой http://www.ultrastar.ru/948/7447 или такой http://www.ultrastar.ru/948/13839

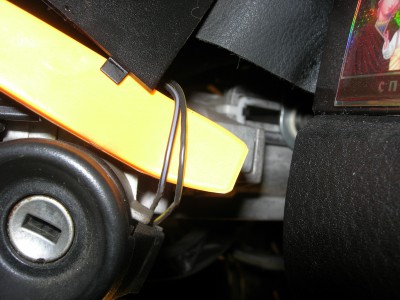

ps. фото от 320 1999г
Федеральная служба поддержки StarLine
8-800-333-80-30 Россия
8-10-8000-333-80-30 Белоруссия,
8-800-070-80-30 Казахстан
0-800-502-308 Украина
Круглосуточно. Звонок бесплатный.

Все подключения необходимо проверять, так как могут быть отличия и т.д.
Аватара пользователя
Иван Поважнюк
инженер ФСП StarLine

Сообщения: 20107
Зарегистрирован: Вс 15 фев, 2009 19:15
Откуда: Красноярск
Система: StarLine D94 GSM\GPS Slave
Модель авто: Suzuki Grand Vitara
Год выпуска: 2011
Двигатель: бензин
Тип КПП: AKПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Пн 23 июл, 2012 14:53

Иван Поважнюк писал(а):Добрый вечер.
На вашем авто так же.
Подключите как я писал выше, по схеме 2. В разрыв любого из проводов. Если у вас действительно наш блок обхода.
Такой http://www.ultrastar.ru/948/7447 или такой http://www.ultrastar.ru/948/13839
ps. фото от 320 1999г


здравствуйте! блок обхода BP-03 вчера опять пробывал через него, реле щелкает, минус от сигналки, и + от АКБ на него в момент запуска приходят, но не хочет заводится, если вытащить и прислонить ключ к замку зажигания сразу заводит!
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь

Re: BMW e34+EWS и автозапуск

Сообщение alec67 » Пн 23 июл, 2012 21:17

Прозвоните катушку на модуле обхода. Если не поможет, поменяйте положение ключа в модуле. На немцах иногда помогало (если даже приходилось выбрасывать корпус и заматывать изолентой.....красиво и качественно :D )
С уважением! Александр.
Аватара пользователя
alec67

Сообщения: 2546
Зарегистрирован: Пн 18 апр, 2011 19:49
Откуда: Мирный, Архангельская область
Система: Е90GSM\GPS Телематика 2.0
Модель авто: ВАЗ21099i
Год выпуска: 2003
Двигатель: 2111 бензин
Тип КПП: МКПП
Статус: установщик

Re: BMW e34+EWS и автозапуск

Сообщение Tusla » Вт 31 июл, 2012 13:20

alec67 писал(а):Прозвоните катушку на модуле обхода. Если не поможет, поменяйте положение ключа в модуле. На немцах иногда помогало (если даже приходилось выбрасывать корпус и заматывать изолентой.....красиво и качественно :D )


звонил - нормально все, ключ вертел туда, сюда - не хочет!

чип если из ключа вытащить куда его в коробочке лучше приложить?

тут почитал немного, а ключ принципиально с батарейкой в обходчике лежит или нет?
Tusla

Сообщения: 20
Зарегистрирован: Вт 10 июл, 2012 21:43
Откуда: Москва
Система: StarLine A91, EWS II
Модель авто: BMW e34
Год выпуска: 1995
Двигатель: бензиновый
Тип КПП: МКПП
Статус: пользователь
