схема подключения печки А9

[Leschinskiy]

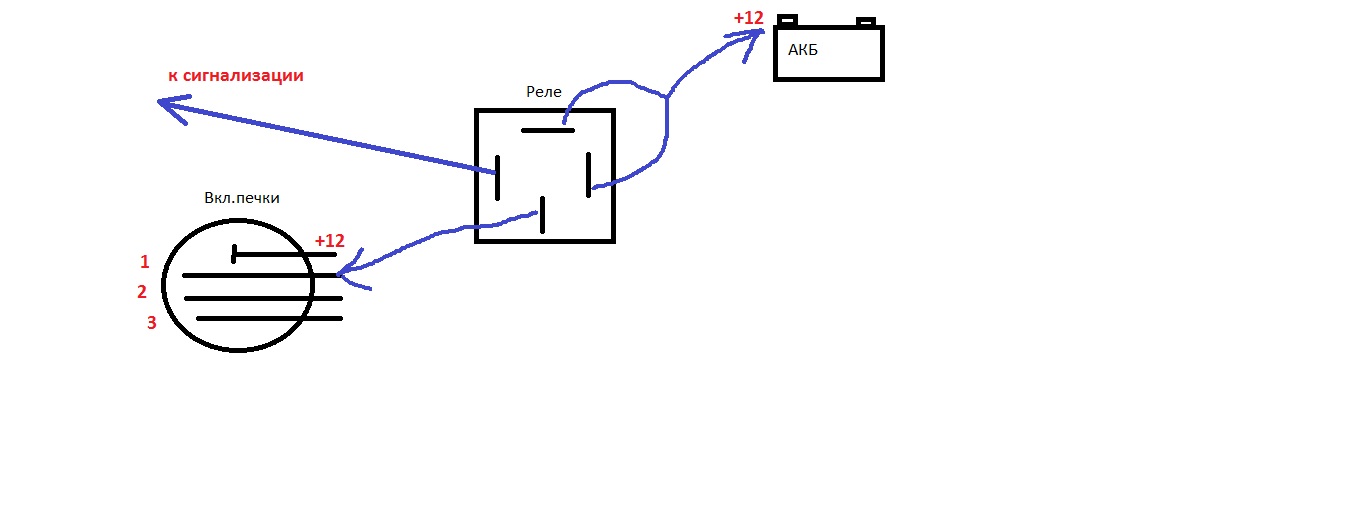

Доброе время суток! В том году поставил сам себе сигнализацию старлайн А9 (viewtopic.php?f=57&t=5612)...Этой зимой понял , что не плохо бы сделать включение вентилятора печки с брелка (т.к. живу я на крайнем севере и зимой у нас очень холодно, двигатель то прогревается за благовременно благодаря автозапуску, а в салоне как на улице холодно )...чтоб , например, сначало автозапуском машину прогреть и через несколько минут включить печку чтоб салон прогревался.... Хочу на доп.канал подключить ... по типу "защелки", т.е. нажал работает второй раз нажал выключилась ветродуйка... нарисовал схему даже, но вот только не знаю прокатит такая схема или нет...Прошу помощи кто знает подскажите правильно ли я думкаю или нет (см. вложенный рисунок)???

[shuma13]

Ваша схема работоспособна.

[Старик]

Ваша схема работоспособна.

Только желательно использовать колодку для реле с диодом противоЭДС самоиндукции. Или установить его самостоятельно параллельно катушке реле анодом к проводу сигнализации, катодом - к питанию +12 (полезно для надежной работы - транзистор не сгорит в сигнализации, который на выходе канала стоит). И неплохо установить на линию +12 вольт предохранитель 10-15А как можно ближе к точке врезки в шину +12в. Лишним не будет.

[Leschinskiy]

Старик » Чт 05 июл, 2012 18:22
Только желательно использовать колодку для реле с диодом противоЭДС самоиндукции. Или установить его самостоятельно параллельно катушке реле анодом к проводу сигнализации, катодом - к питанию +12 (полезно для надежной работы - транзистор не сгорит в сигнализации, который на выходе канала стоит). И неплохо установить на линию +12 вольт предохранитель 10-15А как можно ближе к точке врезки в шину +12в. Лишним не будет.

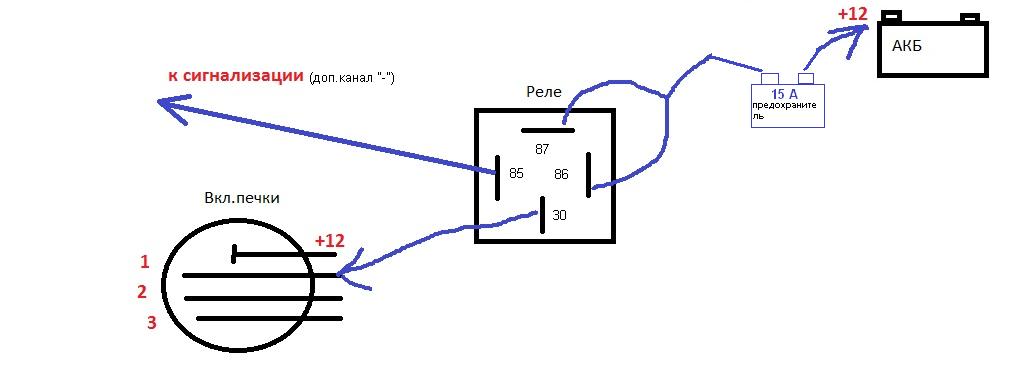

Вот дорисовал схемку. включил предохранитель, колодку сегодня поищу для 4 контактного реле с диодом...видел вроде на 5-контактное, но они вроде подходят же? так как я не автоэлектрик меня смущает то как я релюху в схеме подключаю....не хотелось бы чего спалить в сигнализации))) схемку эту один раз в инете увидел просто и решил подключить....счас ищу эту схему и не могу найти ее в инете... подскажите , реле точно по контактам правильно?))...

Кстати Старику огромное спасибо за помощь консультацию в том году, сигналка работает как часы без всяких глюков.

[alec67]

подскажите , реле точно по контактам правильно?))...

Реле правильно подключено! Подойдет и колодка под пятиконтактное реле

[Leschinskiy]

счас на рисунке заметил, что реле изобразил в зеркальном виде....

[alec67]

Это не меняет функционала

[Leschinskiy]

Вот я и сделал что хотел. единственное, что заставило повозиться так это подключение в переключателю скоростей вентилятора, проводки там короткие и находится так что руку особо не засунешь туда, а так всё просто.
ВСЕМ огромное спасибо за помощь и советы)

[alec67]

На здоровье!

[Старик]

Всегда пожалуйста!
