Автозапуск Mercedes c ИК-ключом

Обсуждение только существующих карт монтажа от компании СтарЛайн.

Re: Автозапуск Mercedes c ИК-ключом

Сообщение shuma13 » Чт 16 май, 2013 20:06

Так вроде уже и без ключа заводят http://ugona.net/item1138.html
shuma13

Сообщения: 1106
Зарегистрирован: Вс 25 окт, 2009 22:56
Откуда: Россия
Откуда: Город-герой Тула
Система: DXL-3000
Модель авто: Renault Megane
Год выпуска: 2001
Двигатель: gasoline
Тип КПП: manual gearbox
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение fisher013 » Пн 23 сен, 2013 11:57

ценник там не важненький
fisher013

Сообщения: 35
Зарегистрирован: Вт 24 янв, 2012 12:14
Откуда: новосибирск
Откуда: новосибирск, сто "Электроник"
Система: в92
Модель авто: toyota nadia
Год выпуска: 00
Двигатель: бензин
Тип КПП: акпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sanya_fil85 » Сб 18 янв, 2014 15:51

Можно и не резать замок,а по проводам сигнал ик порта посылать на любом мерсе.
sanya_fil85

Сообщения: 8
Зарегистрирован: Сб 18 янв, 2014 9:53
Откуда: кемерово
Система: e90
Модель авто: bmw e60
Год выпуска: 2005
Двигатель: бензиновый
Тип КПП: АКПП
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sound_nt » Ср 23 июл, 2014 15:07

Здравствуйте нужна помощь по W203 я не понел куда вставлять плату с ваносным светодиодом который рис 1
sound_nt

Сообщения: 8
Зарегистрирован: Пт 15 июн, 2012 11:54
Откуда: нижний тагил
Система: starline a 91
Модель авто: ford focus 2
Год выпуска: 2006
Двигатель: бензин
Тип КПП: мкпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sound_nt » Ср 23 июл, 2014 16:48

Здравствуйте нужна помощь мерседес виано 2008 г ик ключь, замок похож как w203 но немножко не сходится на фото 1 подпайка вашей карты монтожа, а фото 2 моего замка зажигания и еще я не понел куда плату с выносными датчиками из ключа деть, по рисунку не чего не понял.
Фото
Вложения

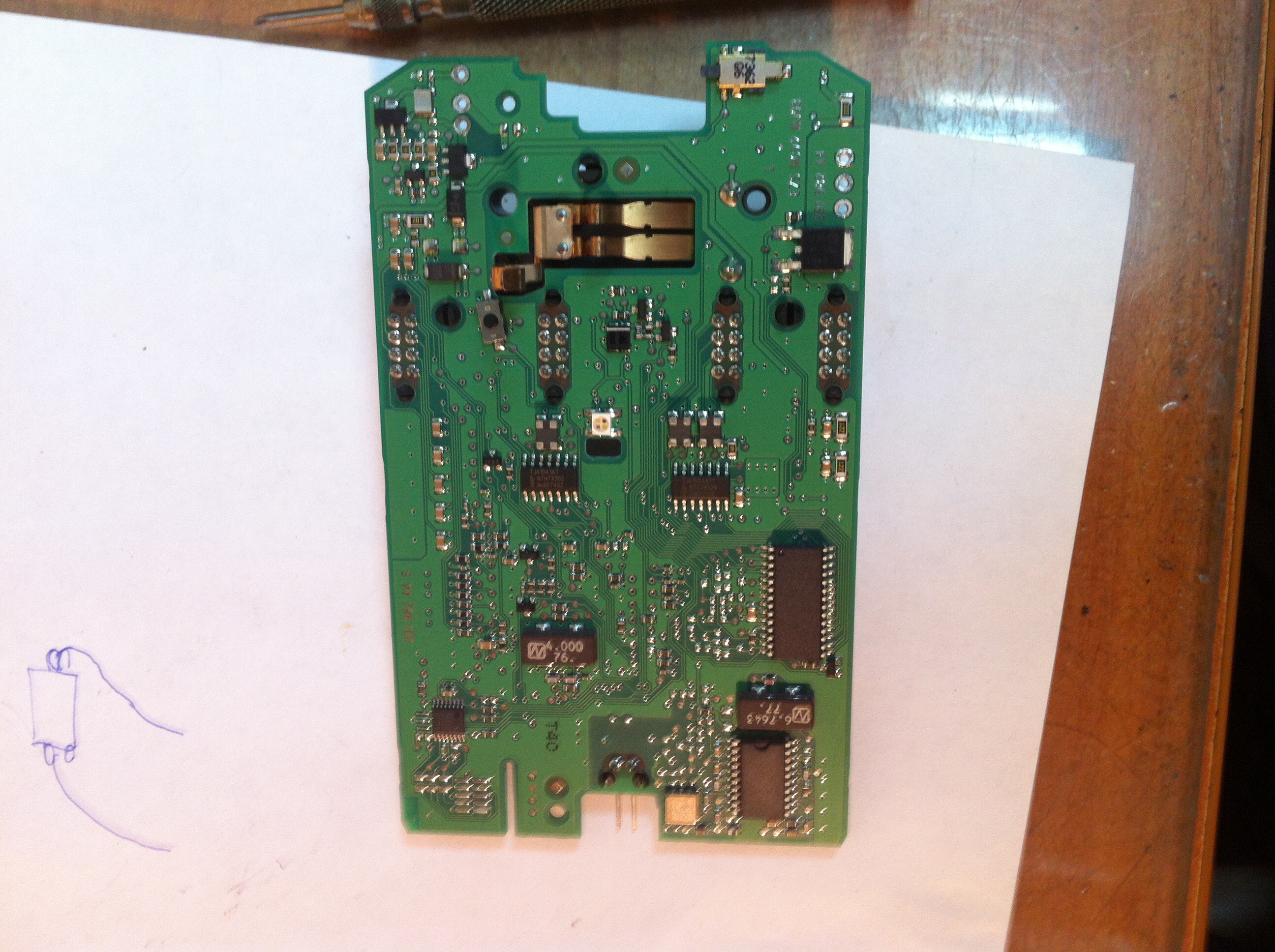

Общее фото моего замка

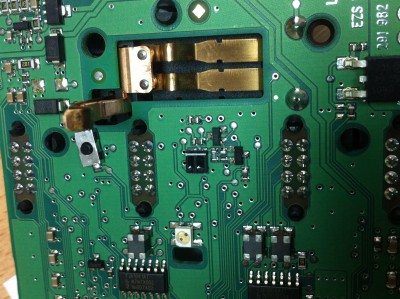

Фото 2

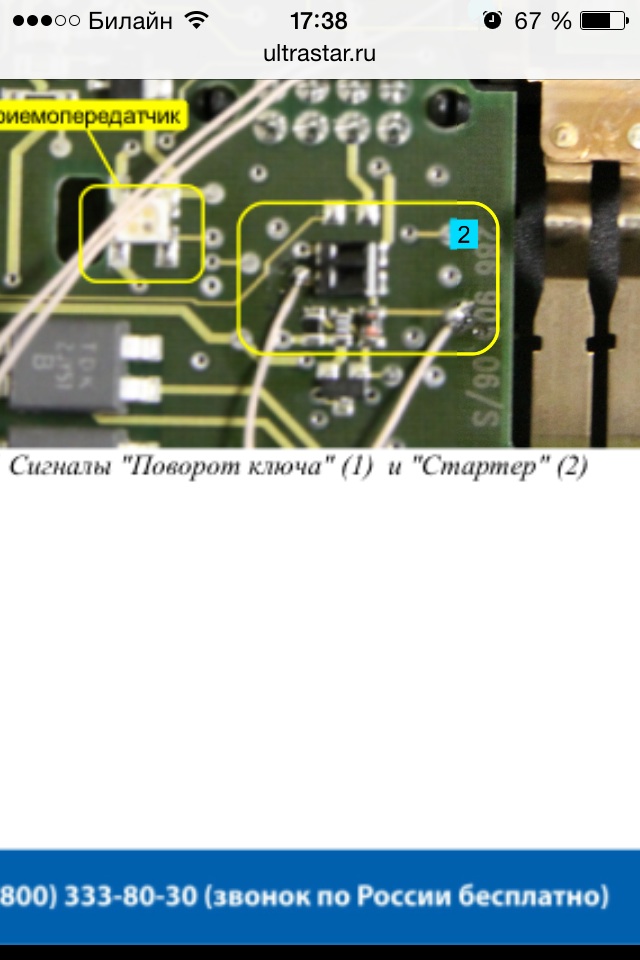

Фото 1
Фото 1
sound_nt

Сообщения: 8
Зарегистрирован: Пт 15 июн, 2012 11:54
Откуда: нижний тагил
Система: starline a 91
Модель авто: ford focus 2
Год выпуска: 2006
Двигатель: бензин
Тип КПП: мкпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sound_nt » Ср 23 июл, 2014 17:00

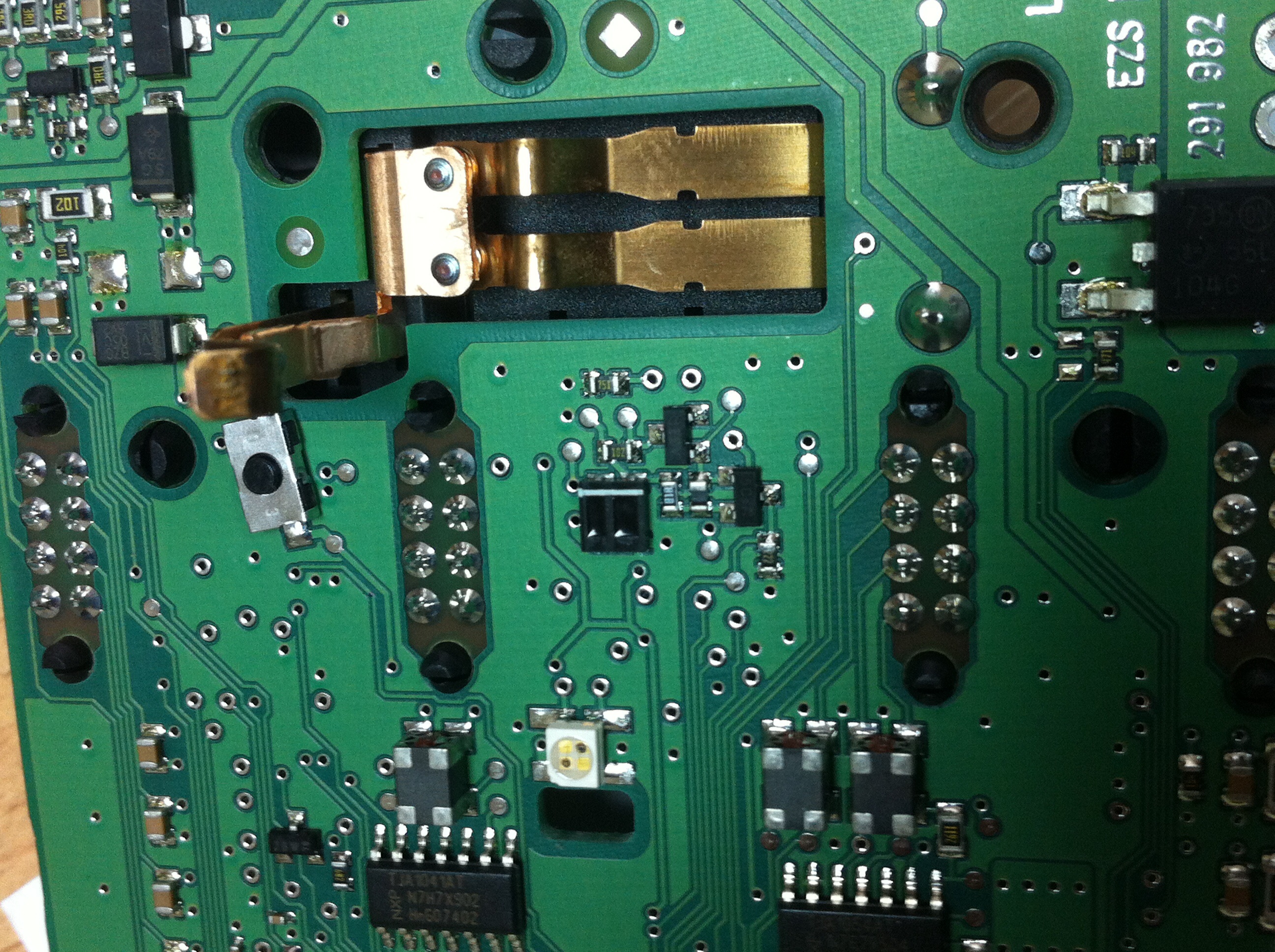

Фото 1
Вложения
sound_nt

Сообщения: 8
Зарегистрирован: Пт 15 июн, 2012 11:54
Откуда: нижний тагил
Система: starline a 91
Модель авто: ford focus 2
Год выпуска: 2006
Двигатель: бензин
Тип КПП: мкпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sc2000 » Ср 23 июл, 2014 20:16

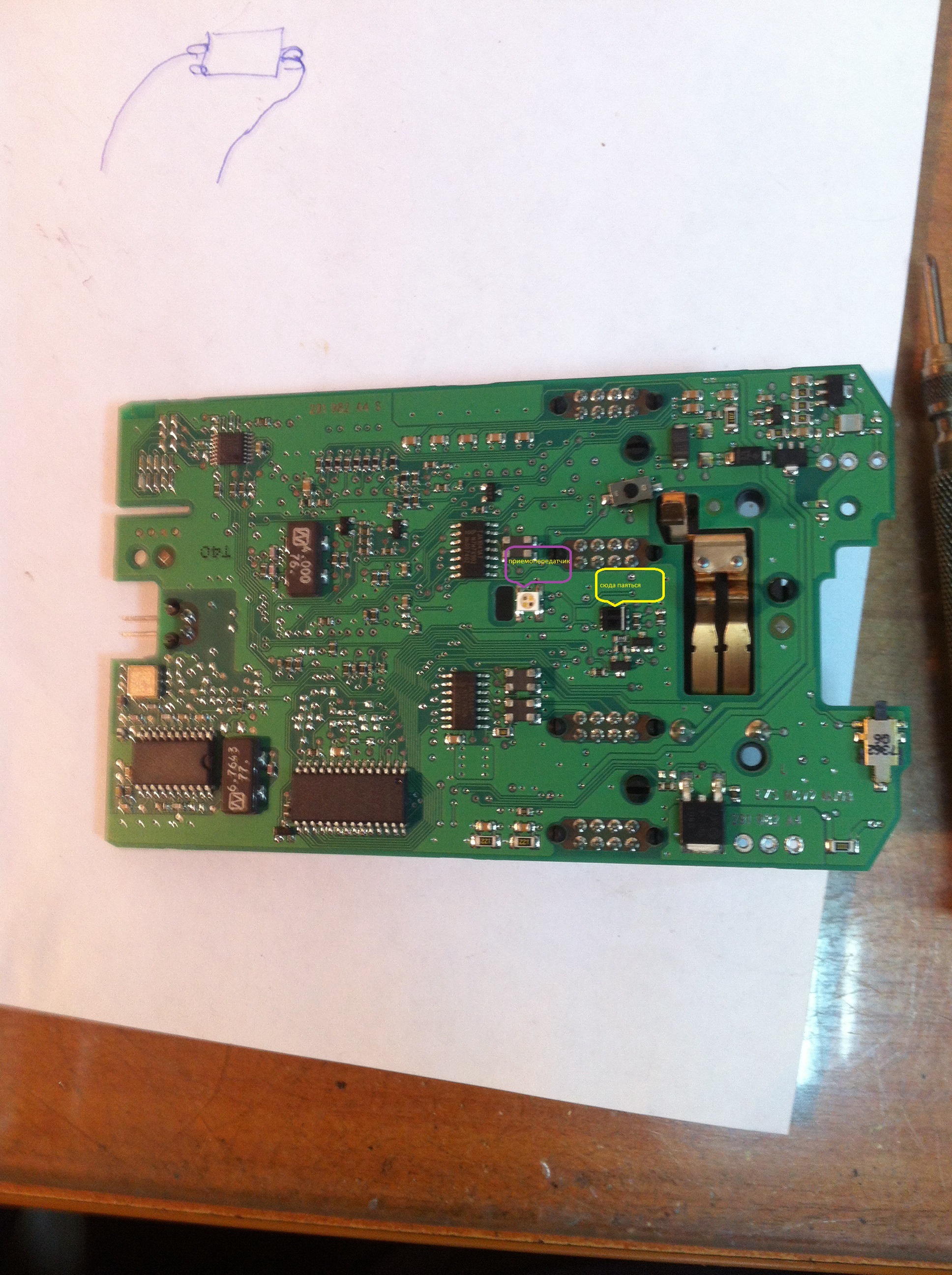

примерно так
Вложения
Аватара пользователя
sc2000

Сообщения: 795
Зарегистрирован: Чт 25 дек, 2008 22:17
Откуда: ЯНАО Новый Уренгой
Система: D94 GSM
Модель авто: Honda Jazz Sport
Год выпуска: 2008
Двигатель: бензин
Тип КПП: АКПП (CVT)
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sound_nt » Ср 23 июл, 2014 21:05

Sc 2000 можешь красными точками пометить точки пайки и скажи пожалуйста что делать с платой на которую припаеваются на выносную плату ик передачик и ик приемник из ключа
sound_nt

Сообщения: 8
Зарегистрирован: Пт 15 июн, 2012 11:54
Откуда: нижний тагил
Система: starline a 91
Модель авто: ford focus 2
Год выпуска: 2006
Двигатель: бензин
Тип КПП: мкпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sc2000 » Чт 24 июл, 2014 2:32

Честь тебе и хвала что не побоялся. Сразу скажу что виано не делал, делал штук около 5 W203. Чем раньше рожден мерс тем больше гимора. Теперь по факту. Если ты заметил - то все датчики абсолютно одинаковы т.е. ключ в замке, поворот ключа, приемопередатчик, и наконец стартер. Датчики выносить не обязательно, я этого не разу не делал, при около 20 штук мерсов сделанных мною. Главное что датчики с платы в ключе смотрели в датчик приемопередатчика на замке, как ты это сделаешь твоя фантазия. Теперь по точкам. Ключ в замке, поворот ключа - микрики такие же как в карте. Теперь с оптропарами. Приемопередатчики просто должны видеть друг друга (просто сталкивался что у ранних мерсов ключи совсем другие), а вот со стартером сам прозвони, начинай от оптропары и ищи куда легче припаяться (переходы, заклепки и т.д.). Немцы они дотошные, но скучные и делают все однообразно. Да и сопротивление может не подойти, здесь надо подбирать.
Прости что не помог, могу только свои работы отправить, может аналогию поймешь. ;)
Аватара пользователя
sc2000

Сообщения: 795
Зарегистрирован: Чт 25 дек, 2008 22:17
Откуда: ЯНАО Новый Уренгой
Система: D94 GSM
Модель авто: Honda Jazz Sport
Год выпуска: 2008
Двигатель: бензин
Тип КПП: АКПП (CVT)
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sound_nt » Чт 24 июл, 2014 8:46

sc2000 писал(а):Честь тебе и хвала что не побоялся. Сразу скажу что виано не делал, делал штук около 5 W203. Чем раньше рожден мерс тем больше гимора. Теперь по факту. Если ты заметил - то все датчики абсолютно одинаковы т.е. ключ в замке, поворот ключа, приемопередатчик, и наконец стартер. Датчики выносить не обязательно, я этого не разу не делал, при около 20 штук мерсов сделанных мною. Главное что датчики с платы в ключе смотрели в датчик приемопередатчика на замке, как ты это сделаешь твоя фантазия. Теперь по точкам. Ключ в замке, поворот ключа - микрики такие же как в карте. Теперь с оптропарами. Приемопередатчики просто должны видеть друг друга (просто сталкивался что у ранних мерсов ключи совсем другие), а вот со стартером сам прозвони, начинай от оптропары и ищи куда легче припаяться (переходы, заклепки и т.д.). Немцы они дотошные, но скучные и делают все однообразно. Да и сопротивление может не подойти, здесь надо подбирать.
Прости что не помог, могу только свои работы отправить, может аналогию поймешь. ;)

Ну если не трудно отправь пожалуйста на почту sq_@mail.ru, спасибо за помощь )!
sound_nt

Сообщения: 8
Зарегистрирован: Пт 15 июн, 2012 11:54
Откуда: нижний тагил
Система: starline a 91
Модель авто: ford focus 2
Год выпуска: 2006
Двигатель: бензин
Тип КПП: мкпп
Статус: установщик

Re: Автозапуск Mercedes c ИК-ключом

Сообщение sc2000 » Чт 24 июл, 2014 9:55

Сбросил
