Автозупуск Toyota Corolla 2007 с StarLine B9

[AndreyF]

Доброго времени суток! Имею Toyota Corolla 2007, РКПП. Установил самостоятельно StarLine B9 все работает прекрасно. Но вот только не могу реализовать автозапуск. Как правильно подключить 6-ти контактный разъем к замку зажигания, провод контроля за работой двигателя и как обойти BLACK BUG BT-72W и штатный иммобилайзер?

[Михаил Чаусов]

Добрый день.

Найти необходимые провода на замке (зажигание, аксессуары стартер) можно с помощью описания: viewtopic.php?f=9&t=402
В обходе 72W нет необходимости, т.к. он не мешает автозапуску.
Для обхода штатного иммобилайзера можно использовать модуль обхода http://www.ultrastar.ru/948/1306
Сигнал тахометра на колодке OBD, контакт №9

[AndreyF]

Спасибо, Михаил за ответ.
А как тогда корректно подключить оранжевый провод №5 BLACK BUG BT-72W. Сейчас провода №4 и №5 у меня соединены. А кроме модуля обхода автозапуск как-нибудь можно реализовать?
«-» - часть ключа необходимо оставлять в авто, проблемно со страховой компанией могут возникнуть.

[Михаил Чаусов]

А как тогда корректно подключить оранжевый провод №5 BLACK BUG BT-72W

Так, как указано в инструкции к этому устройству. Там рассмотрен вариант для автозапуска. Если у Вас нет инструкции, то могу предоставить.

А кроме модуля обхода автозапуск как-нибудь можно реализовать?

Нет.

«-» - часть ключа необходимо оставлять в авто, проблемно со страховой компанией могут возникнуть.

Два варианта:
- найти страховую, с которой нет таких проблем.
- заказать еще один ключ...

[AndreyF]

Михаил!
Перепутал, как подключить провод №4? Инструкция есть, но немного не понятно.

[Михаил Чаусов]

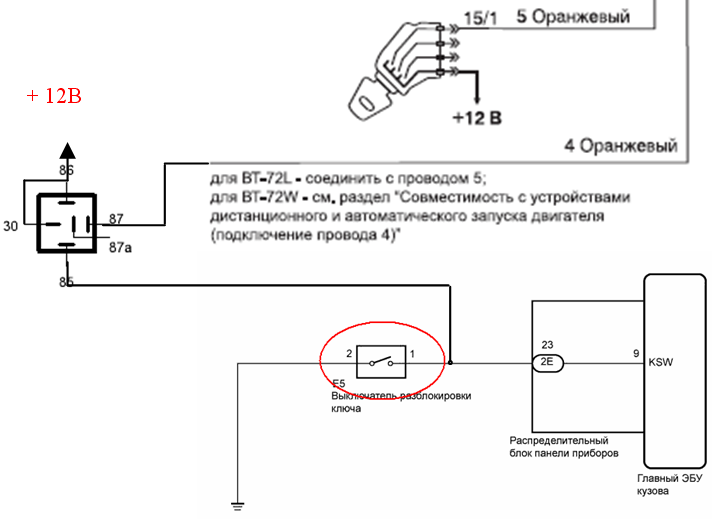

На замке есть провод, на котором меняется полярность при извлечении ключа. К этому проводу подключается провод №4.

[AndreyF]

На замке есть провод, на котором меняется полярность при извлечении ключа

А как его найти? Как он называется?

[AndreyF]

Видимо подключать надо к контакту №1 но только через реле?

[Михаил Чаусов]

На замке есть провод, на котором меняется полярность при извлечении ключа

А как его найти? Как он называется?

Добрый день.

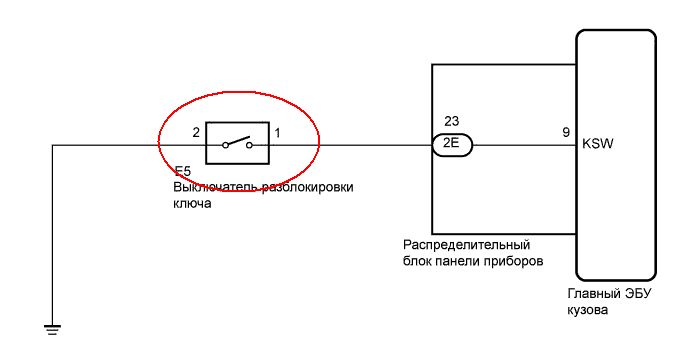

Называется "ключ в замке", например. Найти так, как я написал ранее, т.е. меняется полярность на проводе при извлечении ключа.

[AndreyF]

Видимо подключать надо к контакту №1 но только через реле?

Я правильно понял?

[Михаил Чаусов]

Я только объяснил Вам, как найти необходимый контакт на замке. Может быть он соответствует Вашей схеме.

[AndreyF]

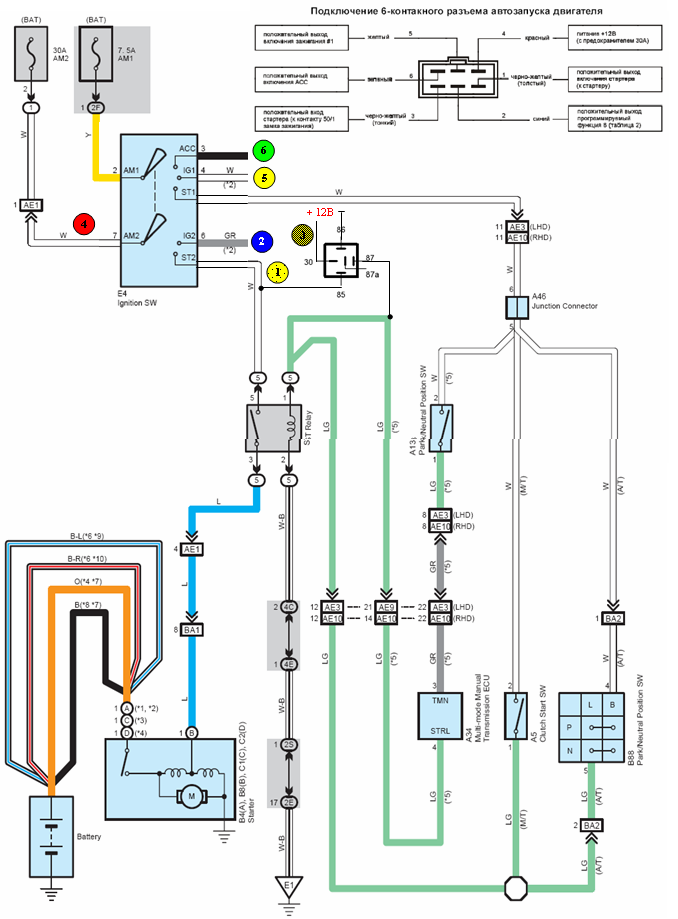

Михаил, подскажите пожалуйста корректно ли я подключил 6-ти контактный разъем и обход иммо BLACK BUG BT-72W ?

[Михаил Чаусов]

1. "Ключ в замке". Рекомендую подключить диод параллельно обмотке реле. Катод на контакт 86, анод на контакт 85.
2. Автозапуск. Рекомендую подключить толстый черно-желтый к цепи ST2 напрямую и к ST1 через диод (катодом к проводу ST1). Тонкий черно-желтый можно не использовать. Предварительно рекомендую измерить ток в цепи ST1. Обычно диода вполне достаточно, но лучше измерить ток на всякий случай.

[AndreyF]

Здравствуйте! В инструкции написано, что
Розовый провод – отрицательный выход состояния сигнализации.
Максимальный ток нагрузки 300мА. Выход активизируется при запуске
двигателя и включении режима турботаймера. Выход может быть использован
для обхода штатных цепей блокировки на время работы двигателя.

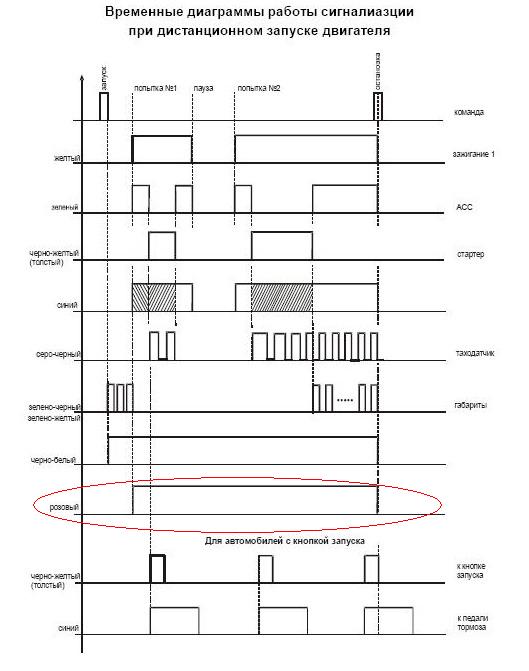

А во временных диаграммах показано, что на розовом проводе в момент автозапуска присутствует «+». Я так понял что диаграмма не корректно нарисована и все-таки должен быть «-».
И еще, можно ли этот провод подключать непосредственно к модулю обхода иммо, или же надо использовать реле?
Спасибо!
я.

[Михаил Чаусов]

Добрый день.

Выход отрицательной полярности.
Реле не требуется.
